Kotvy v provedení z betonářské oceli BST 500S (dle ČSN B500B) nebo z kruhové oceli B1 pro zatížení do 5 t. Zatížitelnost se vztahuje jen na průměr betonářského prutu. Při plném využití zatížitelnosti je třeba preventivní opatření, jako např. větší krytí výztuže betonem. Výška prvku je ca 75 cm, ale dá se změnit, stejně tak jako šířka, a to dle požadavku.

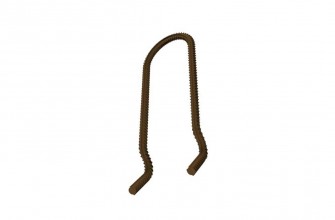

Filigránové kotvy - Typ 1: bez příčné tyče
Tabulka rozměrů
hmotnostní kategorie t | Ø betonářského prutu | tlouštka stěny cm | hmotnost kg | balení kusů |
2,0 | 12 hřebínková | 18 do 30 | 1,42 | 250 |
2,0 | 12 hladká B1 | 18 do 30 | 1,42 | 250 |
2,7 | 14 hřebínková | 18 do 30 | 1,94 | 250 |
2,7 | 14 hladká B1 | 18 do 30 | 1,94 | 250 |
3,5 | 16 hřebínková | 18 do 30 | 2,53 | 250 |
3,5 | 16 hladká B1 | 18 do 30 | 2,53 | 250 |
5,0 | 20 hřebínková | 18 do 30 | 3,95 | 250 |
5,0 | 20 hladká B1 | 18 do 30 | 3,95 | 250 |
* Vyhrazujeme si právo na tiskové chyby. Technické změny jsou možné bez předcházejíciho oznámení.
