KBS systém spojek výztuže firmy Kontakt – SK z betonářské oceli BSt 500 S (dle ČSN EN 1992-1-1 B500B) a objímek s M závitem bez povrchové úpravy jsou vyráběny kombinací opracování za studena a tepelného zpracování. Spojky výztuže jsou rozděleny dle poměru průměru výztužné tyče a velikosti propojovacího závitu na dvě hlavní skupiny KBS 1 (shodný průměr tyče se spojovacím závitem) a KBS 2 (odlišný průměr tyče a spojovacího závitu). Spojky výztuže jsou v provedení s koncem výztužného prutu s vytvořeným závitovým hrdlem s vnitřním závitem (pouzdrová tyč) a dále s vytvořeným vnějším závitem (spojovací tyč). Hlavní tvar obou částí spojek výztuže společně s hlavním způsobem použití ukazují následující obrázky.

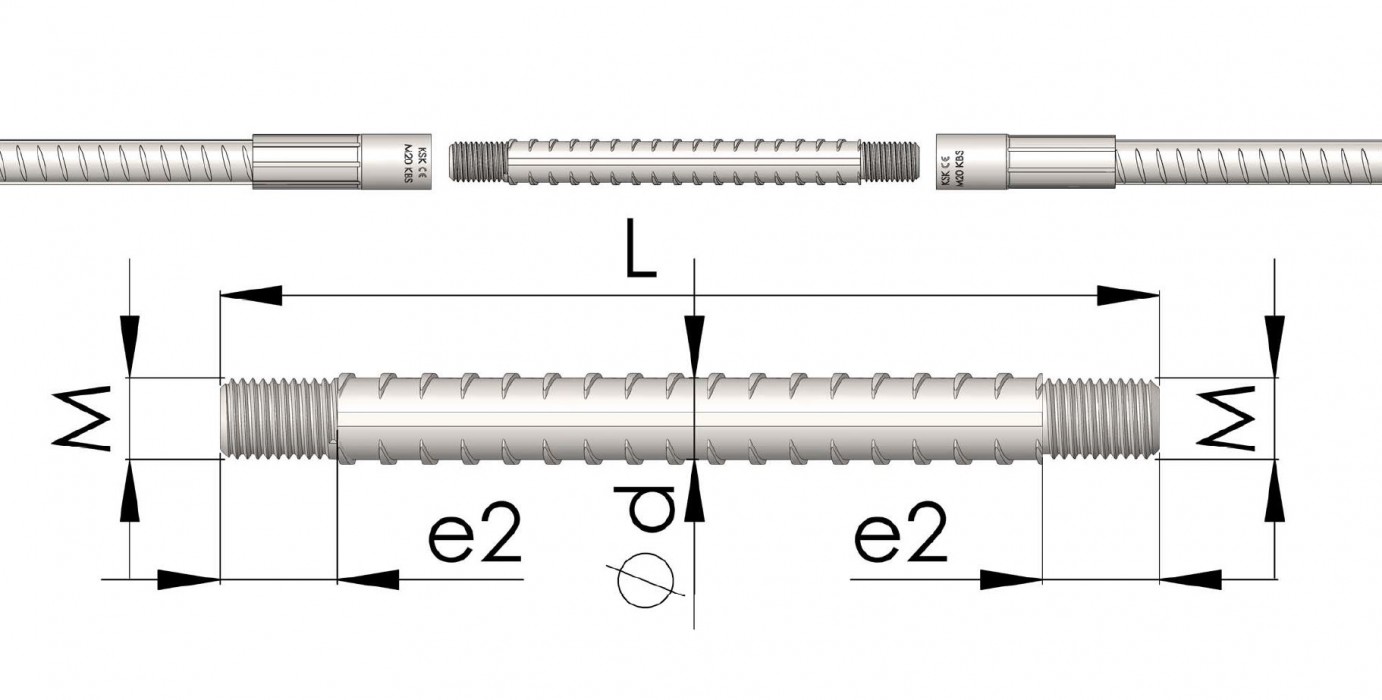

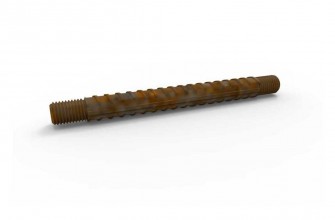

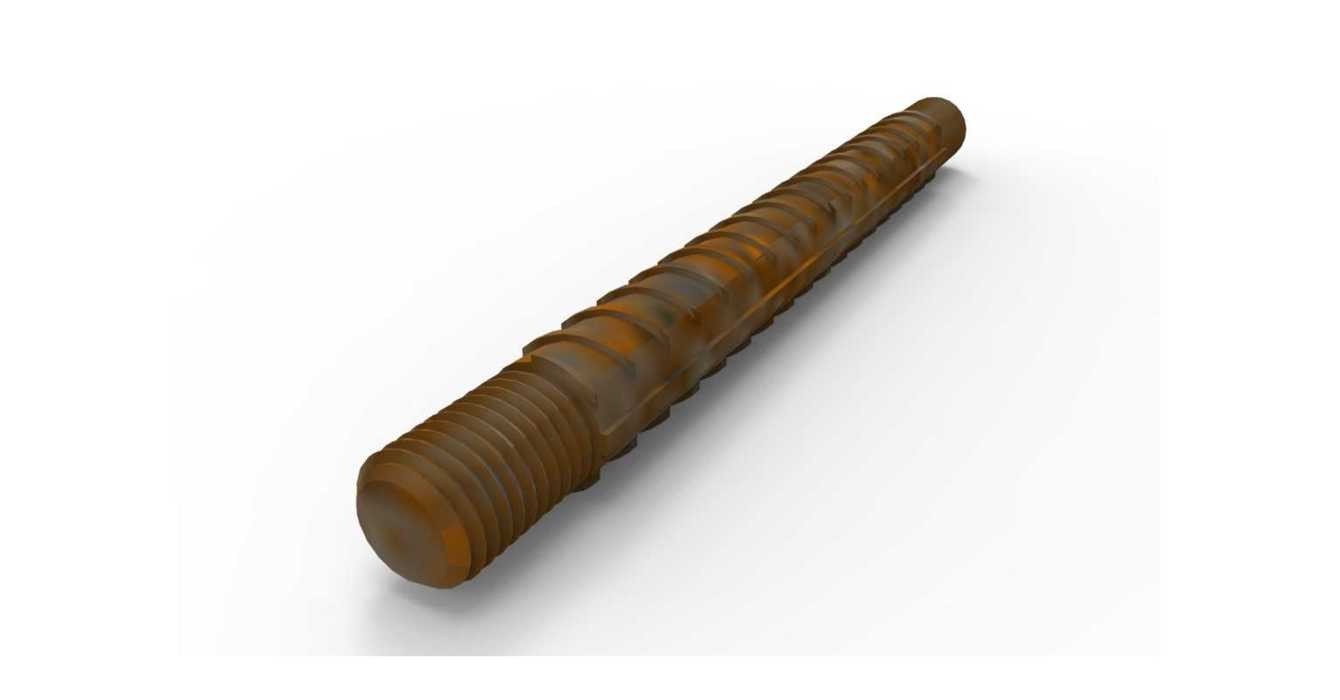

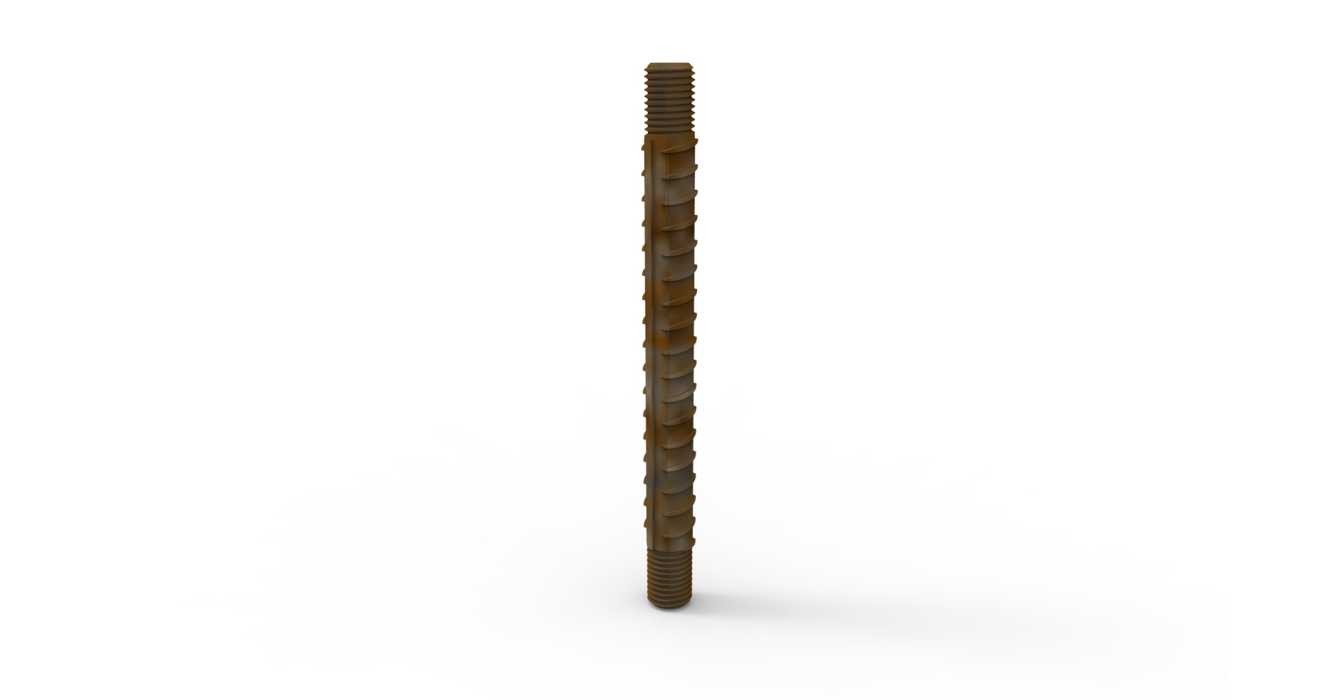

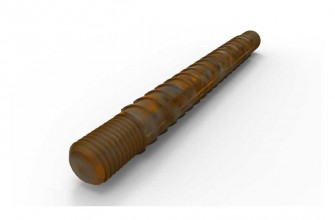

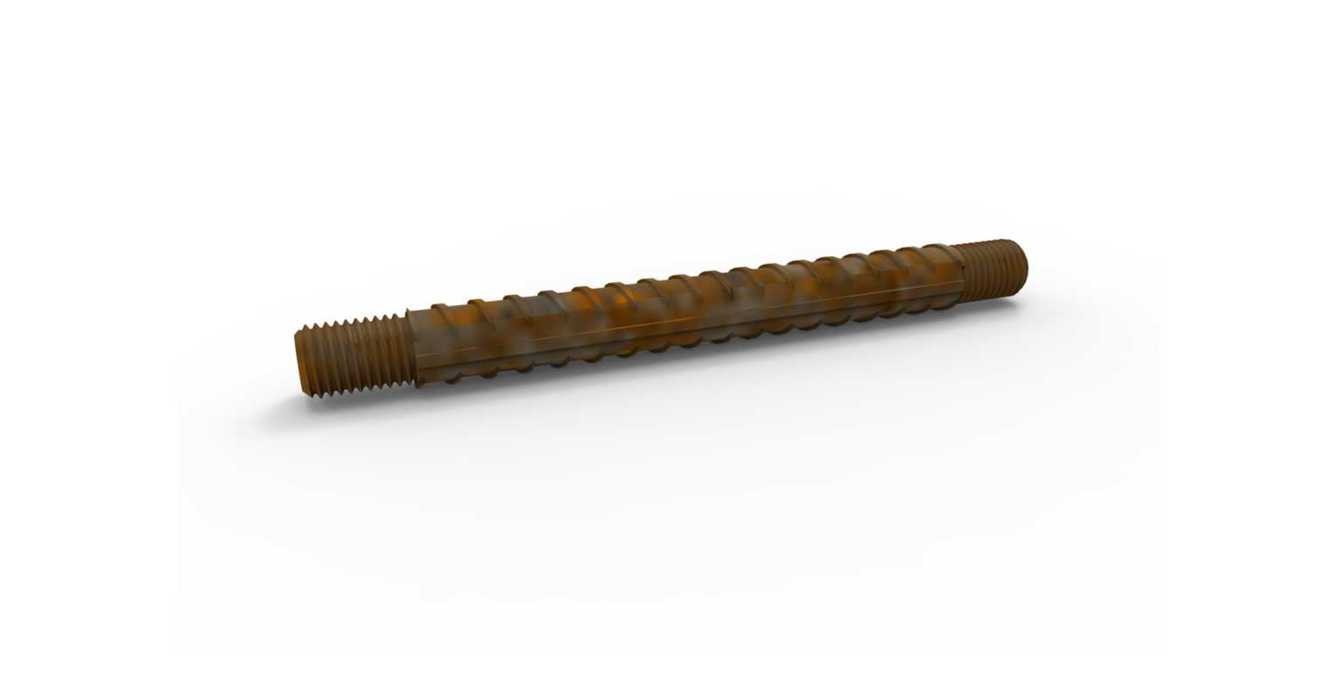

Závitová spojka KBS1- AA
* délka prvku podle požadavky, tolerance pro délku L do 1m je +1/-1cm, tolerance pro délku L nad 1m je +2/-2cm
Tabulka rozměrů
Číslo Typ | závit | tyč Ø d mm | L mm | e2 mm |
KBS1-AA-12 / L | M12 | 12 | * | 16,5 |
KBS1-AA-14 / L | M14 | 14 | * | 19,5 |
KBS1-AA-16 / L | M16 | 16 | * | 22,5 |
KBS1-AA-20 / L | M20 | 20 | * | 28,5 |
KBS1-AA-25 / L | M25 | 25 | * | 36 |
KBS1-AA-28 / L | M28 | 28 | * | 40,5 |
* Vyhrazujeme si právo na tiskové chyby. Technické změny jsou možné bez předcházejíciho oznámení.
