Závitová spojka KBS1- BB

Pozor

* délka prvku podle požadavky, tolerance pro délku L do 1m je +1/-1cm, tolerance pro délku L nad 1m je +2/-2cm

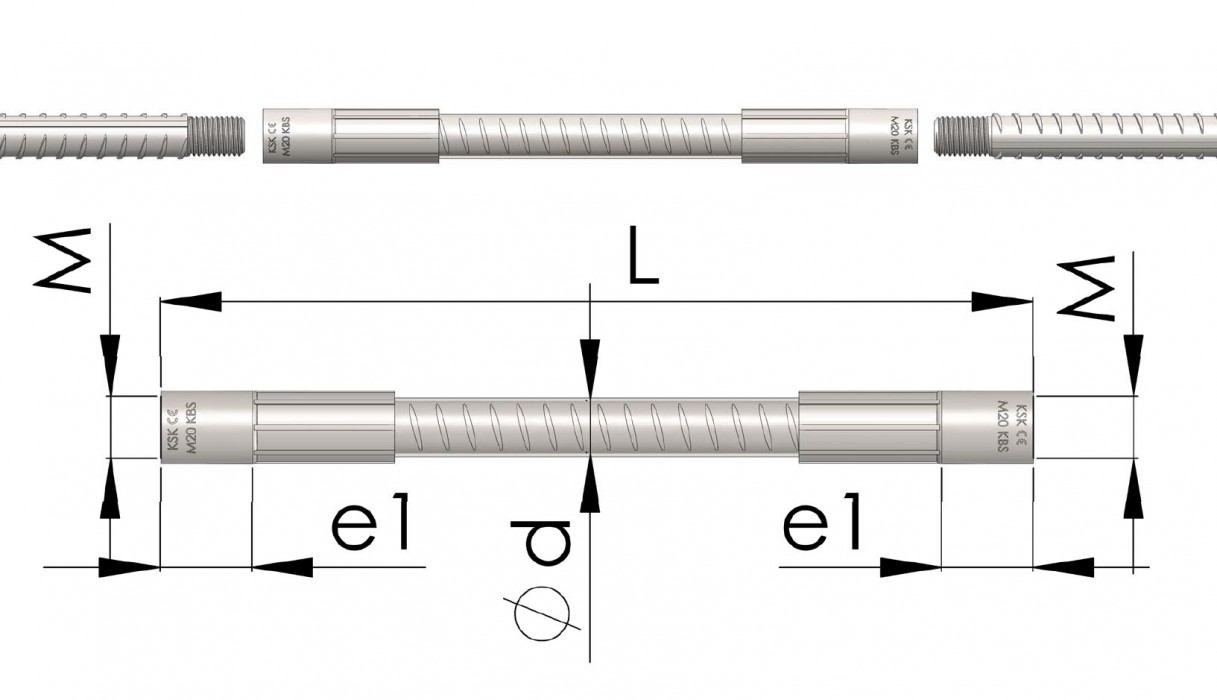

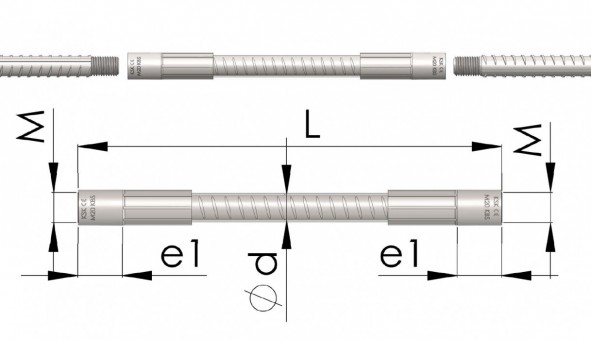

KBS systém spojek výztuže firmy Kontakt – SK z betonářské oceli BSt 500 S (dle ČSN EN 1992-1-1 B500B) a objímek s M závitem bez povrchové úpravy jsou vyráběny kombinací opracování za studena a tepelného zpracování. Spojky výztuže jsou rozděleny dle poměru průměru výztužné tyče a velikosti propojovacího závitu na dvě hlavní skupiny KBS 1 (shodný průměr tyče se spojovacím závitem) a KBS 2 (odlišný průměr tyče a spojovacího závitu). Spojky výztuže jsou v provedení s koncem výztužného prutu s vytvořeným závitovým hrdlem s vnitřním závitem (pouzdrová tyč) a dále s vytvořeným vnějším závitem (spojovací tyč). Hlavní tvar obou částí spojek výztuže společně s hlavním způsobem použití ukazují následující obrázky.


Tabulka rozměrů

Číslo
Typzávittyč Ø d mmL
 mme1
 mm
KBS1-BB-12 / LM1212*18,5
KBS1-BB-14 / LM1414*21,5
KBS1-BB-16 / LM1616*24,5
KBS1-BB-20 / LM2020*30,5
KBS1-BB-25 / LM2525*38
KBS1-BB-28 / LM2828*42,5

* Vyhrazujeme si právo na tiskové chyby. Technické změny jsou možné bez předcházejíciho oznámení.
